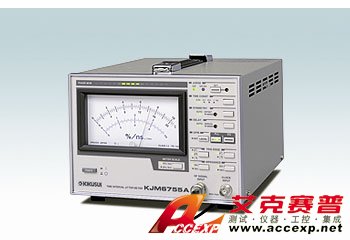

菊水KJM6755A抖晃測量儀
名稱：其他儀器與工具
品牌：
型號：
簡介：菊水KJM6755A抖晃測量儀
申請服務
- 產品介紹
菊水KJM6755A抖晃測量儀是一款可基于時間間隔分析器進行從RF到CLOCK測量和求取同等果和精度的時間間隔抖晃測量儀，它符合DVD Specifications for Read-Only Disc Ver1.0 （DVD-book） 中規(guī)定的測量方法。KJM6755A在抖晃測量中采用了專門的電路，與時間間隔分析器相比，產品價格大幅度降低。另外，菊水KJM6755A抖晃測量儀還裝備有不僅可以進行限幅后的2值化信號測量，而且還可以進行限幅前RF信號中的抖晃測量的“對稱追蹤電路”，菊水KJM6755A抖晃測量儀可僅僅通過RF信號進抖晃測量的“PLL時鐘脈沖再生電路”，菊水KJM6755A抖晃測量儀可從拾波器輸出信號直接進行抖晃測量的“均衡器電路”。
※注：1信號輸入時的PLL時脈沖再生電路的追蹤頻率為25〜30MHz。
菊水KJM6755A抖晃測量儀特長
•標準搭載有DVD標準速PLL,EQ
•對應時鐘脈沖頻率為25MHz〜150MHz的2信號試驗
•可以輸出主體部分再生的時鐘脈沖信號和限幅以后的RF信號
•通過自動遲延，對RF后的時鐘脈沖相位進行最佳管理
•通過LED監(jiān)控器亮度顯示抖晃分布
•可通過GPIB（選購件）進行全控和讀回
菊水KJM6755A抖晃測量儀陣容
型號 規(guī)格
KJM6755A 采用符合DVD-book的時間間隔方式.信號輸入時的PLL時脈沖再生電路的追蹤頻率為25〜30MHz.
KJM6755A WITH GPIB 采用符合DVD-book的時間間隔方式、標準搭載有DVD標準速PLL、EQ、對應時鐘脈沖頻率為25MHz〜150MHz的2信號試驗、可以輸出主體部分再生的時鐘脈沖信號和限幅以后的RF信號、通過自動遲延，對RF后的時鐘脈沖相位進行最佳管理、通過LED監(jiān)控器亮度顯示抖晃分布、可通過GPIB（選購件）進行全控和讀回
菊水KJM6755A抖晃測量儀選購件 (關聯產品)
OP01-KJM
[有源探頭] 輸入1MΩ、輸出50Ω.（切實傳輸探測后的信號）、可從拾波器直接探測信號（可從40mVp－p 起使用）
