致茂電子推出Chroma 8620車載充電器/DC-DC轉換器功率級硬件在環測試臺架，具備新能源汽車充電系統及動力系統之零部件測試能力。選擇符合客戶待測物規格需求的硬件配置，例如可編程直流電源供應器、可編程直流電子負載、數位式功率計、示波器，可對應不同的系統架構，具有平臺擴充及共用的優點。
產品特色
- 支持客制化需求選擇硬件配置，可將平臺共用或擴充
-
彈性架構軟件平臺
- 人機操作監控介面
- 手動測試
- 自動測試程序編輯功能
- 自動測試報告產出
- 支持其他語言Labview、C/C++、Python、.NET
- 支持記錄數據
- 支持CAN、CAN FD、LIN通信介面
- 具有獨立PLC系統，可實時監控以確保試驗安全
- 支持信號故障注入 (開路、短路)
- 支持載入Altair Activate車輛數學模型及Model-Based數學模型
- 支持UDS診斷 (ISO 14229)
- 支持法規GBT、QCT測試
應用范圍
- 車載充電器標定及驗證
- DC-DC轉換器標定及驗證
- 車載充電器及DC-DC轉換器二合一之標定及驗證
- 可靠度和耐久性測試
- 模擬車輛行駛工況測試
- 系統集成測試
Chroma 8620特別針對車載充電器或DC-DC轉換器之研發設計單位，提供可彈性使用的軟件，具有人機操作監控介面、手動測試功能、自動測試功能、自動產出測試報告功能，符合大量且重復執行測試的需求，可提升測試覆蓋率及測試效率。
Chroma 8620滿足具有載入車輛模型需求的客戶，支持載入Altair Activate/Model Based車輛數學模型，方便客戶沿用既有的模型，免去重新開發增加工時的困擾；另外，亦支持CAN HS/FD及LIN通信介面，可載入DBC及LDF之通信文檔。
Chroma 8620除了可模擬待測物于實車環境中運行正常工況并驗證其功能，亦可模擬運行異常的工況，包含通信異常、信號故障(Open Circuit/Short to Ground/Short to Battery/Short to Pin-Pin )，避免實車在充電過程中或行駛道路時可能發生的危害，在實車測試前期，透過實驗室模擬測試的方式，不僅可以避免實車事故的發生、降低風險，亦可減少成車測試所需的龐大費用。
支持車輛開發流程與測試需求

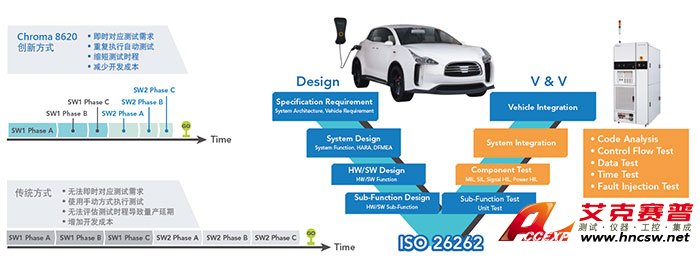

Chroma 8620車載充電器/DC-DC轉換器功率級硬件在環測試臺架支持ISO26262國際標準車輛功能安全開發V-model流程中的硬件在環測試，包含零部件車載充電器、DC-DC轉換器于V-model設計階段對應的失效模式、功能危害分析、潛在風險之功能，可在此臺架進行各種仿真車輛工況測試，于進入成車試驗前即可早期發現問題并修正錯誤，有利于取得車輛安全完整性等級ASIL(Automotive Safety Integrity Level)之認證。另外亦可以利用擴充或是置換周邊設備的方式來滿足不同待測物規格的測試需求，僅需修改既有的內容即可在新專案中進行測試，專案的建立無須從零開始；允許使用者進行高重復性的自動測試，減少工作人員透過手動方式執行長時間測試所產生的疲勞導致測試過程出錯，可大幅減少成車的測試次數及開發成本并縮短測試時程、提高測試效率。
Chroma 8620具有獨立PLC監控系統，可即時監控系統軟件與功率設備運行狀態，當錯誤發生時，啟動保護機制及告警機制，避免設備及待測物之損傷。透過彈性架構軟件平臺，載入CAN HS/FD、LIN之通信文檔，結合即時系統、功率設備、量測設備及車輛數學模型對車載充電器/DC-DC轉換器進行Real-Time動態測試；在執行手動測試或自動測試過程中，可彈性編輯人機操作監控畫面及自動測試流程，其中，自動測試支持以ASAM XIL為介面之上層測試軟件，完成自動測試程序后，可自動產出測試報告，方便觀察測試變化及確認結果；測試過程中亦可記錄測試數據，以TDMS、CVS、Text的格式進行存取，利于分析測試結果。人機操作監控畫面及自動測試流程皆允許重復編輯或是復制于新專案中進行變更，以滿足不同待測物或是專案的應用，另外，于自動測試流程中亦可結合平日熟悉的語言Labview 、C/C++、Python、.NET，可以增加工程開發之間的共用性，避免重復工程作業，提升開發效率。
優化的測試項目及人機操作介面

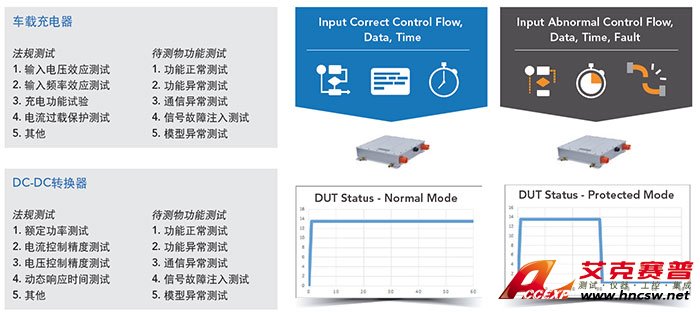

Chroma 8620藉由軟件平臺編輯自動測試項目，除了可編輯車載充電器/DC-DC轉換器之法規測試流程，亦可針對待測物之功能進行客制化編程，包含待測物之上下電功能、通信正常異常功能、信號故障注入功能等，模擬不同的控制時序、時間變化、故障行為，強化整體的測試覆蓋率，借此完成無法在成車執行的測試，避免錯誤于實車行駛時發生造成人員傷亡，提前完善危害分析并進行風險的評估。另外，Chroma 8620基于系統整合的功率設備、量測設備及車輛數學模型提供客制化人機介面(User Interface)，透過UI進行測試操作與即時觀測數據內容，包含參數變化、圖表顯示、信號狀態等，提升測試人員之操作便利性及執行效率。

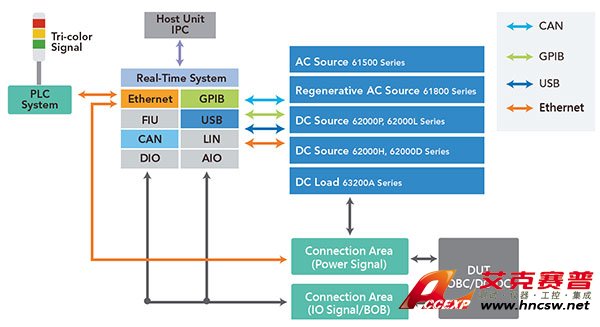

標準系統架構

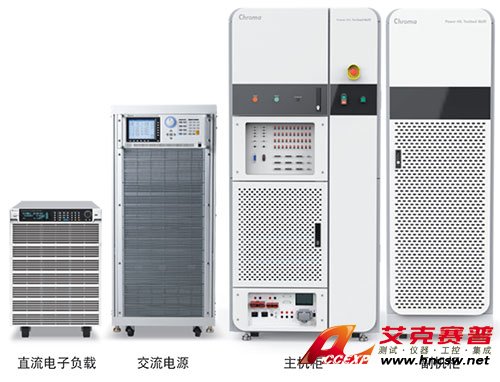

Chroma 8620支持客制化需求選擇硬件配置，除了標準配置主機柜可擺放單機，亦可另外搭配副機柜，優化測試場地的擺放空間。
