日置 PW8001 功率分析儀 諧波和電壓波動/ 閃變測量解決方案
2024-04-15
一、前言
諧波和電壓波動/ 閃變測試是電氣產品所要求的IEC 標準中被稱為電能質量低頻輻射的EMC 測試的一部分。近年來，不僅是功率調節器，普通家用變頻產品的高頻噪聲也被認為是電能質量的問題。
本應用案例介紹了如何將日置 PW8001功率分析儀 活用于噪聲對策，進行符合IEC 標準的諧波和電壓波動/ 閃變等低頻輻射的測量，以及高頻噪聲的測量方法。
二、IEC 諧波、電壓波動閃變測試是什么
在諧波測試中會測量設備電流消耗波形的畸變分量。諧波電流會導致設備的誤動作或故障，并增加功率系統中的無功功率，因此，測試標準規定了對于諧波電流的限值。
電壓波動/ 閃變測試是針對電源電壓波動和照明閃爍（閃變）的測試。當電源電壓因電氣產品的消耗電流變化而波動時，就會出 現照明閃爍。閃變是一種健康危害，會給人帶來不適，因此測試標準規定了電壓波動/ 閃變的限值。
三、諧波和電壓波動閃變測試的IEC 標準
每個測試對象都有自己的測試條件和確定限值的標準，測試必須參照的測試標準。此外，用于測試的測量設備也必須符合測量標準。日置 PW8001功率分析儀 是一款符合IEC 諧波和電壓波動/ 閃爍測試標準的功率分析儀。
諧波測試標準
IEC61000-3-2：每相額定電流小于等于16A 的設備的測試
IEC61000-3-12 ：每相額定電流大于16A 小于等于75A 的設備的測試
測試標準所要求的，并且PW8001符合的測量標準：IEC 61000-4-7: 2002+A1: 2008
諧波次數: 0 次～ 200 次
間諧波次數: 0.5 次～ 200.5 次
電壓波動/ 閃變測試標準
IEC61000-3-3：每相額定電流小于等于16A 的設備
IEC61000-3-11：每相額定電流大于16A 小于75A 的設備
測試標準所要求的、并且PW8001 符合的測量標準：IEC 61000-4-15: 2010
精度：
Pst ±5% （Pst ＝ 0.2 ～ 5）, dc,dmax: ±4%(dmax=4% 時)
進行限值判定的評估系統

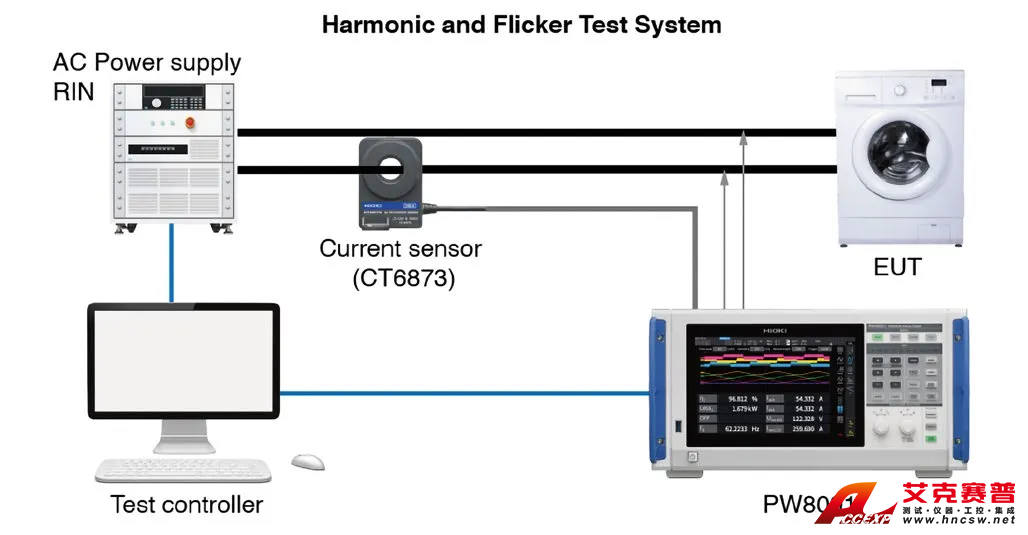

圖1 顯示了諧波、電壓波動/ 閃變測試系統的框圖。IEC 諧波及電壓波動/ 閃變的測試標準使用帶有交流電源RIN(Reference Impedance Network) 的測試系統。功率分析儀對測量對象的電源電壓和電流進行測量，并輸出基于測量標準的測量結果。電流 測量使用電流傳感器。如此，無需為測量電流而布設電源配線，可減輕配線和儀器損耗的影響，在接近實際工作環境的配線狀態 下進行測量。
圖1：諧波、電壓波動/ 閃變測試系統
四、電源噪聲帶來的問題
諧波和電壓波動/ 閃爍測試是針對低頻輻射的測試。但是，在一些使用變頻器的環境中，在極少數情況下，變頻器設備的開關噪聲會產生意想不到的高電平，從而導致周圍設備出現故障。為了預防電源噪聲引起的問題，對諧波和電壓波動采取措施，在設備開發的初期階段就確認噪聲是比較有效的。此外，在早期對噪聲問題采取行動，對于避免致命的開發延誤也很重要。
五、HIOKI 的測量解決方案
HIOKI 功率分析儀 PW8001 的升級固件2.0 版本除了IEC 諧波和電壓波動/ 閃變測量之外，還包括功率譜分析 (PSA) 功能。
進行限值判定的標準測試的情況下，必須使用專用的測試系統，即使是在開發初期的評估中，也可以通過檢查諧波和電壓波動來 確定趨勢，以便盡早采取措施。例如，如果在改變電源電路設計后發現諧波電流增加，那么可以預見 EMC 測試中會有超過限值的 可能，因此就可以在早期確定是否需要采取降噪措施。

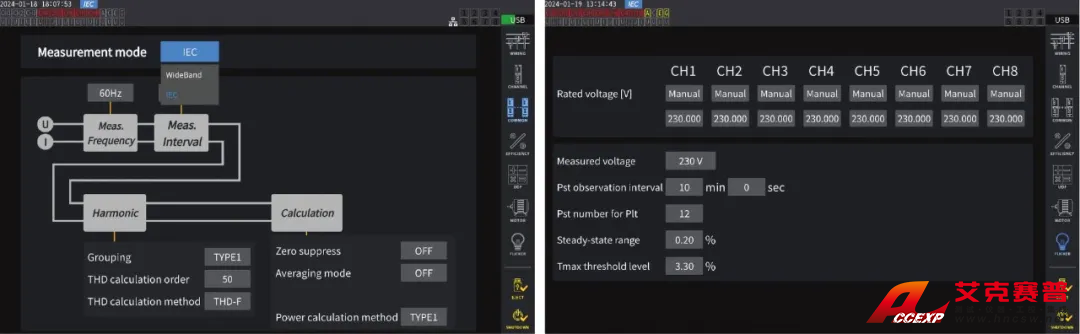

IEC 諧波測量模式設置畫面 ( 左)
電壓波動/閃變測量模式設置畫面（右）

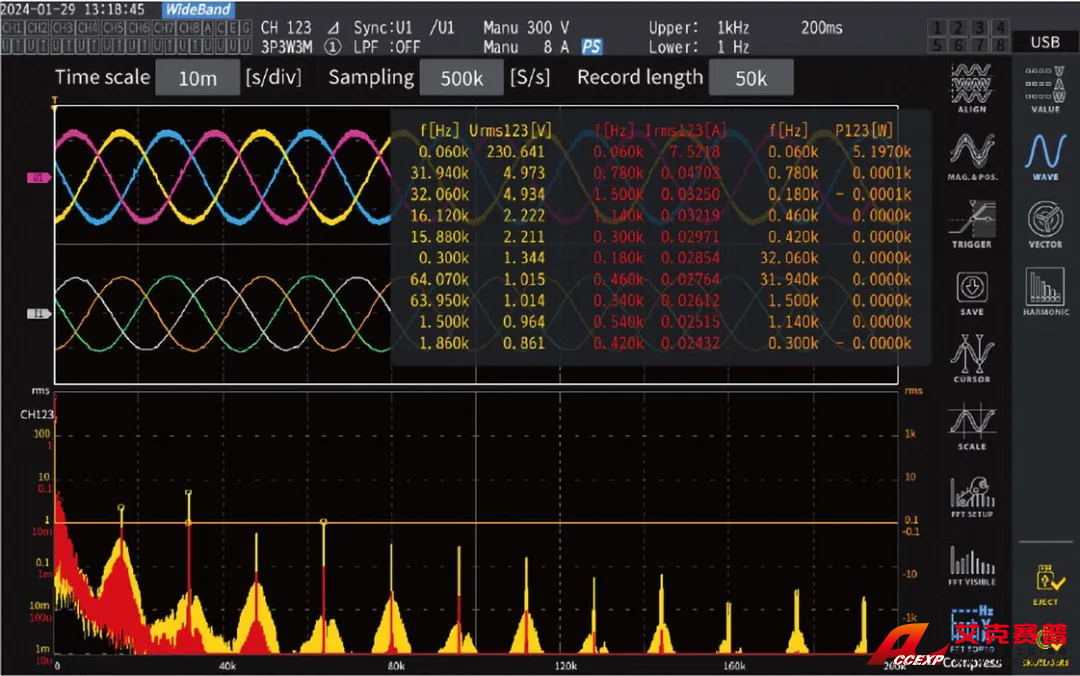

功率譜分析 (PSA) 功能
功率頻譜分析功能可對電壓、電流和功率進行 FFT 分析，與諧波分析功能相比，該功能可分析更高頻率（6 MHz）的噪聲，從而直觀地確認IEC 諧波或電壓波動/ 閃變中看不到的噪聲。

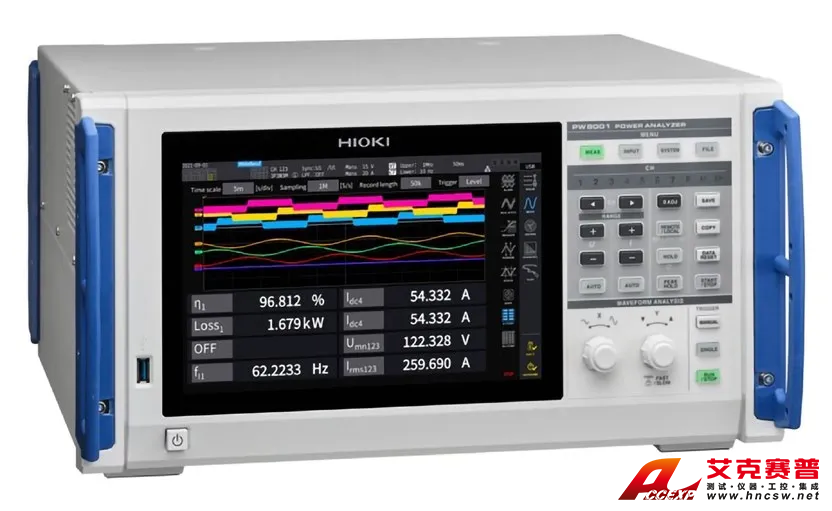

日置 PW8001功率分析儀 可保證到1 MHz 的功率測量精度，對評估由逆變器或開關電源產生的高頻傳導噪聲十分有用。

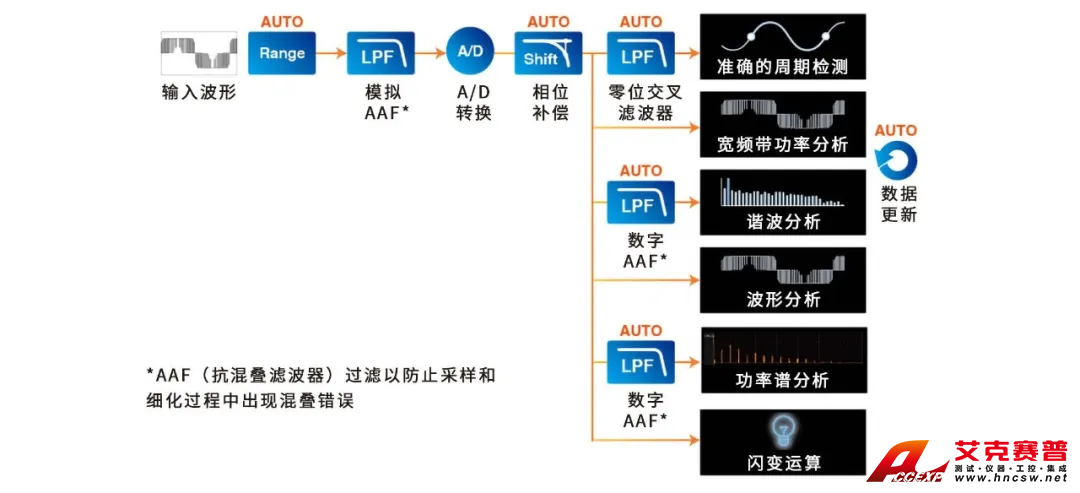

HIOKI 的第三代功率分析引擎實現了六項“AUTO”測量
日置 PW8001功率分析儀 可同時并行處理正確的功率測量以及諧波和功率譜分析等所有操作。根據輸入波形的大小和頻率，測量量程和濾波器特 性會在內部自動更新至狀態。如此，一次測量即可正確測量所有分析結果，從而實現多角度的驗證。
六、結語
日置 PW8001功率分析儀 可以按照IEC 標準測量諧波和電壓波動/ 閃變。對于“想擺脫電源噪聲問題被掩蓋，事后才采取對策的設計困境”或“想提前解決開關噪聲問題”的開發人員，功率譜分析 (PSA) 功能提供了一種高頻噪聲的評估方法。
