keysight是德 M8020A J-BERT 高性能比特誤碼率測試儀
名稱：誤碼率分析儀
品牌：
型號：
簡介：keysight是德 M8020A J-BERT 高性能比特誤碼率測試儀 主要特性與技術指標 數據速率高達 8.5/16 Gb/s，用于碼型發生器和誤碼檢測器。通過 M8062A 32 Gb/s BERT 前端，可擴展至 32 Gb/s 高...
申請服務
- 產品介紹

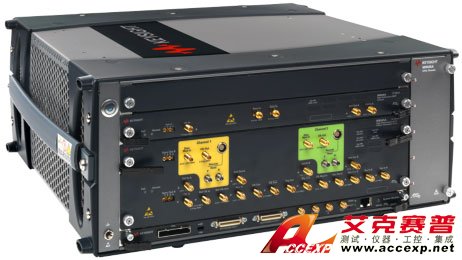

keysight是德 M8020A J-BERT 高性能比特誤碼率測試儀
主要特性與技術指標
- 數據速率高達 8.5/16 Gb/s，用于碼型發生器和誤碼檢測器。通過 M8062A 32 Gb/s BERT 前端，可擴展至 32 Gb/s
- 高度整合和校準過的抖動注入：RJ、PJ1、PJ2、SJ、BUJ、正弦干擾（共模和差摸）、SSC（三角波、任意波形和剩余噪聲）
- 高達 20 dB 的 8 分接去加重（正值和負值）
- 綜合可調的 ISI，可用于損耗仿真
- 支持 8 GT/s 和 16 GT/s 速率的 SAS-3、USB 3.0/3.1 和 PCI Express 交互式鏈路訓練
- IEEE 10GBASE-KR、25GBASE-KR 和 100GBASE-KR4 的交互式 TxEQ 訓練
- 內置時鐘數據恢復和均衡
- 可以與用于 M8000 BER 系列的 M8070A 軟件進行系統集成。與 BERT/示波器和任意波形發生器緊密配合工作
keysight是德 M8020A J-BERT 高性能比特誤碼率測試儀描述
高性能 Keysight J-BERT M8020A 支持對傳輸速率高達 16 或 32 Gb/s 的單通道和多通道器件進行快速、精確的接收機表征。
M8020A 提供全面的綜合功能，可以簡化您的測試裝置。自動對信號條件進行原位校準，確保獲得精確、可重復的測量結果。通過交互式的鏈路訓練，它可以充當您的被測器件的鏈路伙伴。集如此眾多優勢于一身，J-BERT M8020A 可以加速您的設計分析。
目標應用
研發和測試工程師需要表征串行 I/O 端口速率高達 16 Gb/s 和 32 Gb/s 的芯片、器件、電路板和系統并驗證一致性，而 M8020A 能夠測試常用的串行總線標準，例如：PCI Express®、USB、MIPI M-PHYTM、SATA/SAS、DisplayPort、SD UHS-II、光纖通道、存儲器總線、背板、中繼器、有源光纖電纜、Thunderbolt、10 GbE、100 GbE（光和電）、SFP+、CFP2/4 收發信機和 CEI。
是德科技的比特誤碼率測試（BERT）解決方案能夠為高速通信端口提供
精確、高效的設計驗證、表征、一致性測試和制造測試。從價格適中的
制造測試，到高達 32 Gb/s 的高性能表征和一致性測試等應用，是德科技
的 BERT 均能滿足您的需求。
M8000 系列幫助您提升效率――加速設計驗證。
- 使用單個硬件可通過軟件選擇 4 電平脈沖幅度調制（PAM4）和非歸零（NRZ）制式
- 2 至 64 Gb/s 數據速率的 NRZ 碼型生成和誤碼分析
- 2 至 64 Gbaud 數據速率的 PAM4 碼型生成和高達 58 Gbaud（116 Gbit/s）誤碼分析儀
- 內置 2 至 64 Gbaud 時鐘/數據恢復和均衡功能
- 綜合去加重和可調符號間干擾（ISI）
- 多通道功能
- 靈活的硬件確保您在應用需求變化時也能可靠地保護投資
