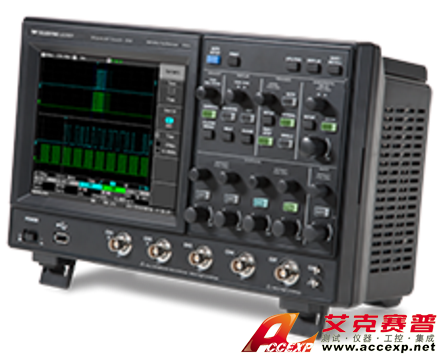

美國力科LECROY WaveJet Touch示波器
名稱：示波器
品牌：
型號：
簡介：美國力科LECROY WaveJet Touch示波器優秀的性能特征以及觸摸屏用戶界面簡化了操作和縮短了調試時間。7.5英寸的觸摸屏緊湊型設計特征，方便了便攜式產品觸摸操作的方便性。 5 Mpts存儲深度和2 GS/s采樣率，能夠捕獲到波形...
申請服務
- 產品介紹
美國力科LECROY WaveJet Touch示波器優秀的性能特征以及觸摸屏用戶界面簡化了操作和縮短了調試時間。7.5英寸的觸摸屏緊湊型設計特征，方便了便攜式產品觸摸操作的方便性。
5 Mpts存儲深度和2 GS/s采樣率，能夠捕獲到波形的每個細節并使得測量更加容易。WaveJet Touch讓您以最小的投資活得了最大的價值。
| 美國力科LECROY WaveJet Touch示波器 (350 MHz Bandwidth, 4 Input Channels, 5 Mpts/ch, 2 GS/s) | |
| Bandwidth | 350 MHz |
| Single-Shot Sample Rate/Ch | 2 GS/s on 2 Ch |
| 1 GS/s on 4 Ch | |
| Memory | 5 Mpts/Ch on 2 Ch |
| 2.5 Mpts/Ch on 4 Ch | |
| 美國力科LECROY WaveJet Touch示波器 (500 MHz Bandwidth, 4 Input Channels, 5 Mpts/ch, 2 GS/s) | |
| Bandwidth | 500 MHz |
| Single-Shot Sample Rate/Ch | 2 GS/s on 2 Ch |
| 1 GS/s on 4 Ch | |
| Memory | 5 Mpts/Ch on 2 Ch |
| 2.5 Mpts/Ch on 4 Ch | |
美國力科LECROY WaveJet Touch示波器關鍵特性:
1 350 MHz及500 MHz帶寬
2 高達2 GS/s采樣率
3 長存儲—高達5 Mpts
4 7.5英寸觸摸屏顯示
5 26個測量參數
6 回放模式
7 標配失敗/通過模板及測試
8 標準I2C，SPI，以及UART串行觸發
9 標準USB主設備，USB從設備（Device），GPIB，以及LAN連接
10多語言用戶界面及幫助文件
11 極快的啟動時間
觸摸屏操作簡化了對示波器各個方面的控制，提升了效率，減小了設置時間。直觀的觸摸控制取代了容易令人混淆的軟導航鍵。
縮短調試時間
由于能夠進行長時間的捕獲，且有多種復雜的觸發，包括I2C，SPI，UART等協議觸發，使得復雜的信號能夠被快速的捕獲。通過/失敗模板及測量測試使得深入分析和執行性能特征驗證測試變得更加容易。使用回放模式可以觀察歷史波形。
便攜式性能
小巧輕便的外形設計使其能夠被更加容易的攜帶到任何地方以及在任何地方使用。快速的啟動時間，使得WaveJet Touch示波器隨時能夠投入使用。WaveJet Touch可以在5秒鐘內開機并捕獲信號，確保測量能夠立即展開。
靈活的連接
可直接保存屏幕截圖到U盤或者打印機中實現快速的存檔。標準的GPIB，LAN，以及USB連接使得遠程控制更加容易。WaveJet可以使用力科的WaveStudio軟件快速的與PC進行連接。
長捕獲時間
在長數據捕獲時，長存儲對保持高采樣率非常重要。5 Mpts消除了長存儲和高采樣率常需要的折中。長存儲使得WaveJet Touch成為觀察包含低頻和高頻成分信號的理想工具。
高級觸發
配置有多種復雜的觸發，WaveJet Touch能夠非常容易的捕獲復雜的信號。標準I2C，SPI，以及UART觸發允許進行全面的協議層調試。邏輯碼型觸發能夠基于示波器四個通道輸入狀態進行觸發。
通過/失敗測試
波形能夠與模板進行比對測試或者測量參數可以被賦予通過/失敗標準以驗證測試。示波器可以設置一個通過/失敗狀態為：停止采集，蜂鳴，保存波形，屏幕捕獲或者輸出一個脈沖到其它儀器上。
美國力科LECROY WaveJet Touch示波器波形函數和分析
函數操作包括基本的運算功能和高級FFT，導數，積分功能。高級函數可以對基本函數的結果進行操作。函數波形的刻度和偏置可以容易的被其專用按鈕進行設置。
數字濾波
數字濾波適用于每個通道。低通，高通，以及簡單的移動平均濾波器使得示波器能夠隔離感興趣的頻率。通過在每個通道使用濾波器后，函數曲線還可以用來對其做進一步的分析。
波形回放模式
通過回放模式可以觀察先前的波形并隔離異常。使用光標和測量參數能夠快速的查找到問題的源頭?；胤拍Ｊ揭恢碧幱诩せ顮顟B(tài)而不需要擔心其是否處于打開狀態。
多采集模式
除了正常的采集模式以外，高精度，峰值檢測，以及平均采集模式使得示波器能夠捕獲更加寬廣范圍內的信號類型。100 GS/s的等效時間采樣率允許重復信號波形能夠被更加精確的進行重建。
自動測量
26種自動化化測量參數可用來對波形進行測量且包括最大/最小統計功能。能夠同時顯示四個測量。一次測量所有情況能力使得示波器一次捕獲的波形中的所有事件都可以被測量。
| 美國力科LECROY WaveJet Touch示波器主要指標 | |
| 帶寬 | 400 MHz - 4 GHz |
| 標準內存 | 16Mpts - 64 Mpts |
| 最大存儲深度 | 64 Mpts/Ch |
| 最高采樣率 | 40 GS/s |
| 垂直分辨率 | 8-bit |
