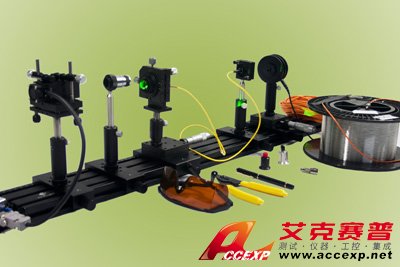

RLE-SA03 光纖器件與光通信原理實驗套件
名稱：光學測試儀器
品牌：
型號：
簡介：RLE-SA03 光纖器件與光通信原理實驗實驗簡介： 光纖及相關器件種類眾多，在光通信等領域使用廣泛。了解光纖器件、測量光纖參數、處理光纖端面是對工程人員基本的要求。本實驗內容設置圍繞光纖及光通信基礎器件的原理參數和使用展開，是光電專業本科...
申請服務
- 產品介紹
RLE-SA03 光纖器件與光通信原理實驗實驗簡介：
光纖及相關器件種類眾多，在光通信等領域使用廣泛。了解光纖器件、測量光纖參數、處理光纖端面是對工程人員基本的要求。本實驗內容設置圍繞光纖及光通信基礎器件的原理參數和使用展開，是光電專業本科生專業實驗及實習課程中必不可少的環節。該實驗系統亦可作為高職院校學生實訓設備。
實驗內容：
1、光纖分類展示與制作；
2、光纖端面處理與觀察實驗；
3、“截斷法”測量光纖衰減與損耗實驗；
4、光纖數值孔徑測量實驗；
5、可見光光纖耦合及耦合效率測量實驗；
6、可見光光纖準直實驗；
7、大氣激光音頻通信實驗。
主要設備參數：
1. 光源組件：
DPSL固體激光器：λ=532nm，P>20mW，模式：TEM00。
2. 機械組件：
精密光學導軌：L×W=1200mm×90mm，配套滑塊，調節支座、支桿；高精度調節鏡架；
五維光纖耦合架：調整精度0.002mm，俯仰調整精度1。
3. 光學組件：
光纖準直鏡，準直光斑直徑1mm～7mm，F(xiàn)C接口。
4. 探測器組件：
光纖端面觀察儀，倍率400×，USB接口，內置照明，Ф2.5mm光纖插芯；激光光功率計，手持式，多波長，0.01mW～300mW，附帶FC/
SMA905光纖連接座。
5. 大氣激光通信發射模塊組件：
波長λ=650nm，P>1mW音頻輸入，調制帶寬>2kHz。
6 . 工具套裝：
光纖切割刀、光纖剝線鉗。
7. 其他：
光纖展示箱（內含：光通信常用光纖跳線、光纖耦合器、光纖衰減器、FC接口適配器、1.5Km通訊光纖，62.5/125μm 、532nm單模光纖 4/125μm 3m FC/PC）。
8. 講義及快速安裝指南。
選配設備參數：
1、 儀器設備防塵罩：外形尺寸：1400mm×360mm× 300mm，
觀察窗材料：亞克力透明擋板。
2、 計算機（基本配置）。
光纖及相關器件種類眾多，在光通信等領域使用廣泛。了解光纖器件、測量光纖參數、處理光纖端面是對工程人員基本的要求。本實驗內容設置圍繞光纖及光通信基礎器件的原理參數和使用展開，是光電專業本科生專業實驗及實習課程中必不可少的環節。該實驗系統亦可作為高職院校學生實訓設備。
實驗內容：
1、光纖分類展示與制作；
2、光纖端面處理與觀察實驗；
3、“截斷法”測量光纖衰減與損耗實驗；
4、光纖數值孔徑測量實驗；
5、可見光光纖耦合及耦合效率測量實驗；
6、可見光光纖準直實驗；
7、大氣激光音頻通信實驗。
主要設備參數：
1. 光源組件：
DPSL固體激光器：λ=532nm，P>20mW，模式：TEM00。
2. 機械組件：
精密光學導軌：L×W=1200mm×90mm，配套滑塊，調節支座、支桿；高精度調節鏡架；
五維光纖耦合架：調整精度0.002mm，俯仰調整精度1。
3. 光學組件：
光纖準直鏡，準直光斑直徑1mm～7mm，F(xiàn)C接口。
4. 探測器組件：
光纖端面觀察儀，倍率400×，USB接口，內置照明，Ф2.5mm光纖插芯；激光光功率計，手持式，多波長，0.01mW～300mW，附帶FC/
SMA905光纖連接座。
5. 大氣激光通信發射模塊組件：
波長λ=650nm，P>1mW音頻輸入，調制帶寬>2kHz。
6 . 工具套裝：
光纖切割刀、光纖剝線鉗。
7. 其他：
光纖展示箱（內含：光通信常用光纖跳線、光纖耦合器、光纖衰減器、FC接口適配器、1.5Km通訊光纖，62.5/125μm 、532nm單模光纖 4/125μm 3m FC/PC）。
8. 講義及快速安裝指南。
選配設備參數：
1、 儀器設備防塵罩：外形尺寸：1400mm×360mm× 300mm，
觀察窗材料：亞克力透明擋板。
2、 計算機（基本配置）。
