思看 AutoScan-T542 定制型自動化3D檢測系統
名稱：3D三維掃描儀
品牌：
型號：
簡介：AutoScan-T 定制型自動化3D檢測系統AutoScan-T自動化三維掃描檢測系統，智能自動檢測全新升級之作，專為工廠車間自動化質量控制設計，幫助企業實現成本和效率的精準匹配。整個自動化掃描過程中無需貼點，無接觸無損傷，與生產線高效無...
- 產品介紹

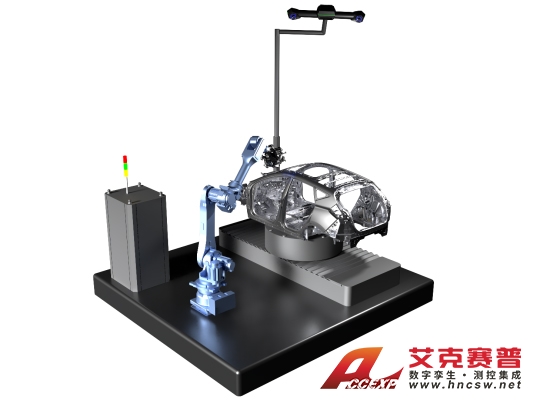

AutoScan-T 定制型自動化3D檢測系統
AutoScan-T自動化三維掃描檢測系統，智能自動檢測全新升級之作，專為工廠車間自動化質量控制設計，幫助企業實現成本和效率的精準匹配。
整個自動化掃描過程中無需貼點，無接觸無損傷，與生產線高效無縫銜接，大幅減少質檢作業負擔。軍工級制造品質，具有強抗干擾性，適應復雜嚴苛的車間環境，可廣泛應用于國防軍工、能源、5G、模具制造等領域。一鍵啟動、離線編程、軟件高度兼容，無論用戶的專業水平如何，都能夠操作自如。

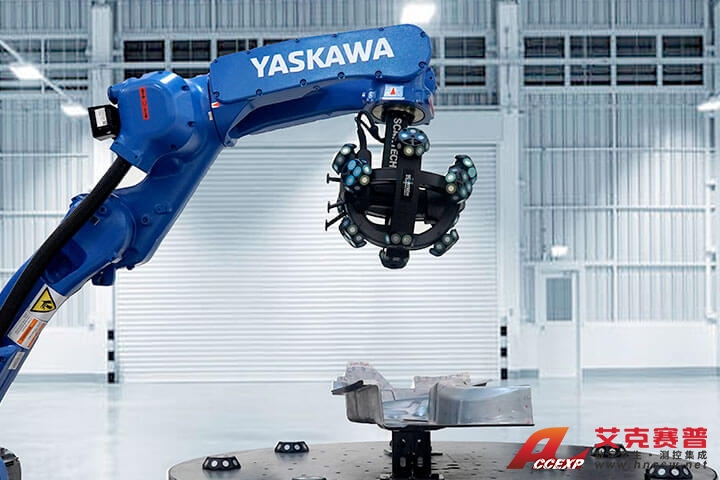

無縫集成生產線
為批量質檢場景而生，基于自動光學跟蹤測量技術，無需貼點，無需接觸即可完成檢測，與生產線進度無縫銜接，大幅提升工藝迭代效率。

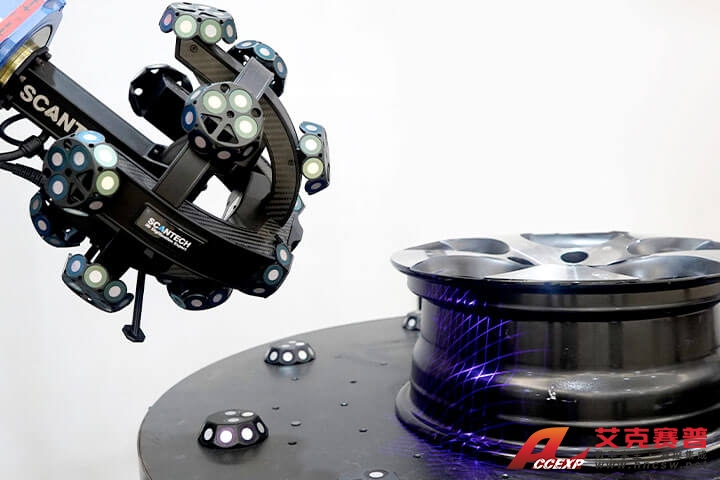

支持多種配置
可搭配手持式三維掃描儀、便攜式CMM測量光筆、MSCAN攝影測量系統，回轉平臺，導軌，多光學跟蹤與測量，為用戶提供個性化應用的解決方案。

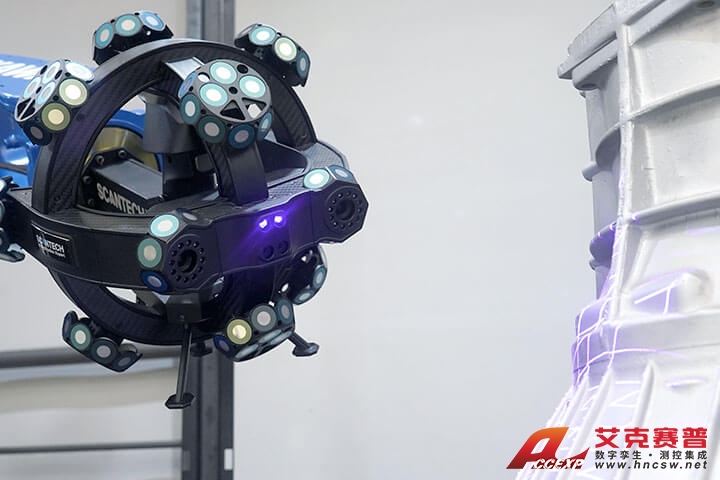

精準高效

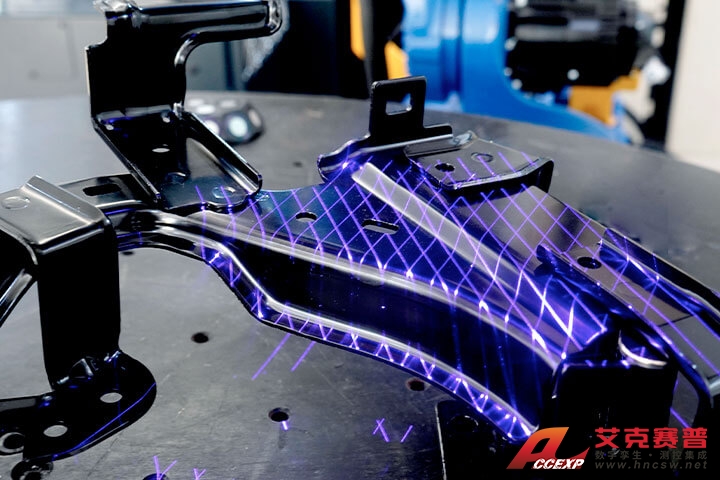

采用純藍光和同步追蹤光學技術，掃描速率高達1,900,000次測量/秒，精度可達0.025 mm，精度不受機器人、導軌等因素影響，實現高效靈活的自動化制造工藝。
軍工級品質
不易受溫度、震動、灰塵等客觀因素影響，軍工級設計制造品質，工業環境適應性高。
易用性強
一鍵啟動，可手動和自動離線仿真編程，安全可靠，批量自動完成檢測并出具檢測報告。大大降低了用戶使用和操作的難度, 輕松完成自動化路徑及掃描測量的任務。
技術規格
型號 | AutoScan-T550 | AutoScan-T542 | |
掃描模式 | 高速掃描 | 42束交叉藍色激光線 | 34束交叉藍色激光線 |
精細掃描 | 7束平行藍色激光線 | ||
深孔掃描 | 額外1束藍色激光線 | ||
精度(1) | 最高0.025 mm | ||
最大掃描速率 | 2,600,000 次測量/秒 | 2,200,000 次測量/秒 | |
最大掃描面幅 | 500 mm × 600 mm | ||
激光類別 | ClassⅡ（人眼安全） | ||
最高分辨率 | 0.020 mm | ||
體積精度(2) | 10.4 m3 | 0.060 mm | |
18 m3 | 0.075 mm | ||
體積精度（配合MSCAN全局?jǐn)z影測量系統） | 0.044 mm + 0.012 mm/m | ||
T-Probe跟蹤式測量光筆單點重復性 | 0.030 mm | ||
孔位置精度 | 0.050 mm | ||
掃描物體尺寸范圍（建議） | 100–8000 mm | ||
基準距 | 300 mm | ||
景深 | 400 mm | ||
輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | ||
工作溫度 | -10–40°C | ||
工作濕度（非冷凝） | 10–90% RH | ||
接口方式 | USB 3.0 | ||
認證 | CE, UL | ||
專利技術 | CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN204963812U，CN204902785U，CN106403845，US10309770B2，CN204854633U，CN105068384B，CN105049664B，CN106403845B，CN214375417U，CN214379242U，CN214379241U，CN109000582B，CN112802002B，CN210567185U，CN211121096U，CN214149174U，CN114001671B，CN114001696B，CN114554025B，CN114205483B，US10309770B2，US11060853B2，KR102096806B1，EP3392831B1 | ||
(1) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。
(2) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對球心距測量誤差（SD）性能進行評估。
