針對于需要自行二次組網開發在線測溫的用戶群，長沙艾克塞普儀器設備公司產品應用工程師Tony特制作本方案。答題方案是線用在線測溫探頭和帶4-20毫安信號的顯示儀連接，通過輸出4-20毫安溫度信號，然后將此信號輸給具有信號轉換功能的轉換裝置。次裝置可以將得到的4-20毫安信號轉換成485信號，用戶可以將得到的485信號自行轉換。我們提供用戶485的協議令集。

第一步使用紅外測溫儀探頭連接和帶4-20毫安信號的顯示儀

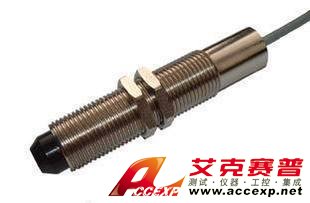

紅外線測溫探頭
產品特色：
CE認證合格
簡單、輕巧型
使用場所：
量測不易靠近或接觸會造成危險的物體之表面溫度
量測配電盤及電機設備的熱點
加工流程中溫度量測
一般規格：
感測器：熱電堆(8-14μm)
放射率:(ε) 0.95
範圍：0°C 至350°C（IR816A）      0°C至500°C（IR816B）
精確度：±2%或±2°C
視場：D:S=10:1

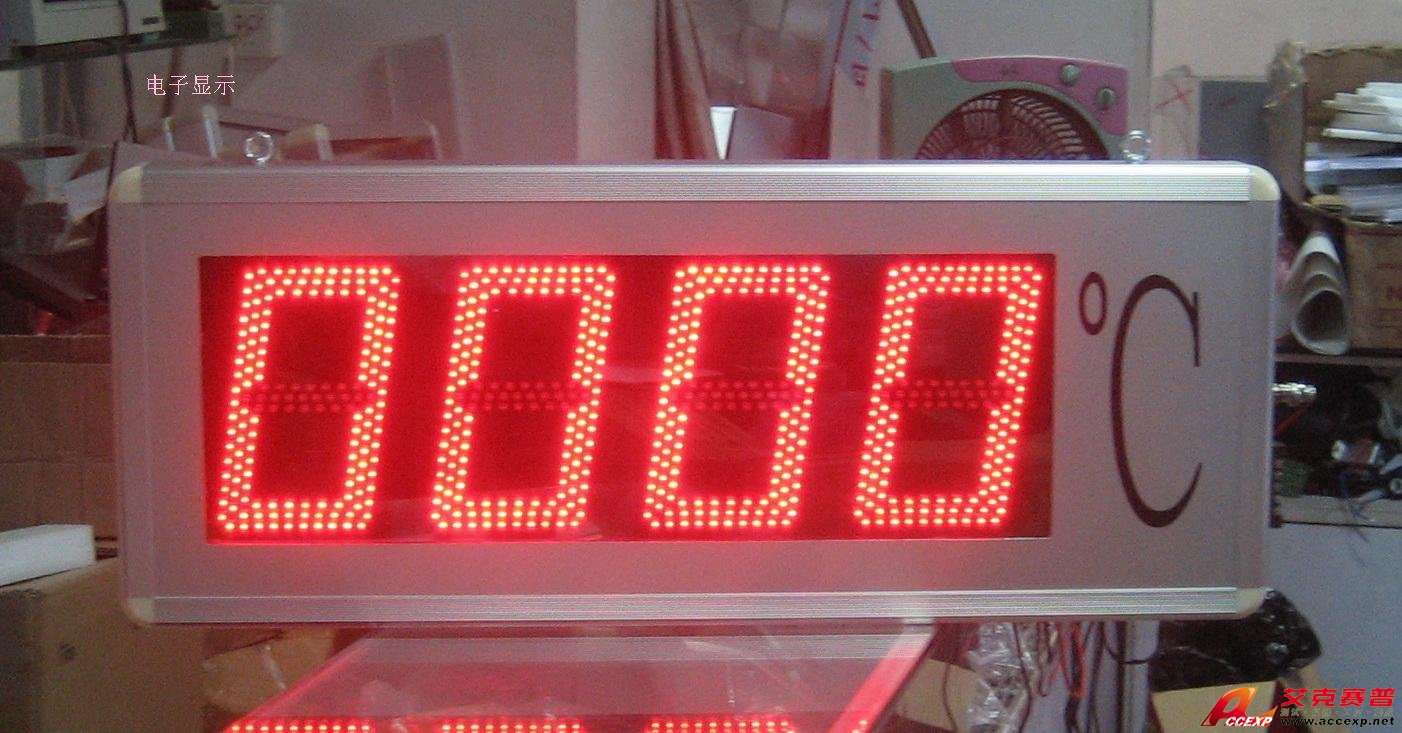

帶4-20毫安信號的顯示儀

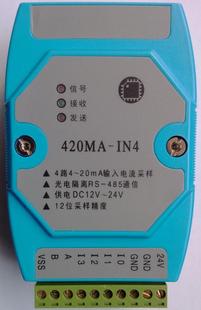

4-20毫安信號輸出以后再轉接一個信號轉換裝置


將裝置轉換得到的485信號可以轉接連接到用戶的通信系統。轉換協議如下。
1、通信速率：9600,8,N,1
數據格式：十六進制
2、基于功能碼“03H”的擴展讀命令集
2-0、聯機測試
例如：485總線上掛接了一個型號為420MA-IN4的從機，ID為01H，可以對其下發聯機命令，進行通信測試。

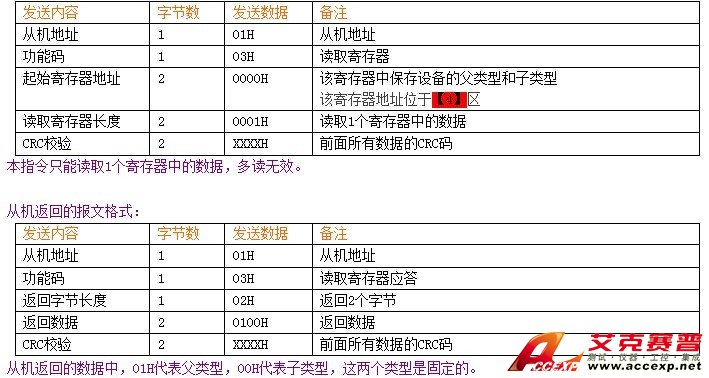

主機發送的報文格式：


2-1、讀從機ID
例如：485總線上只掛接了一個型號為420MA-IN4型的從機，該情況下可以對其下發讀取ID命令。

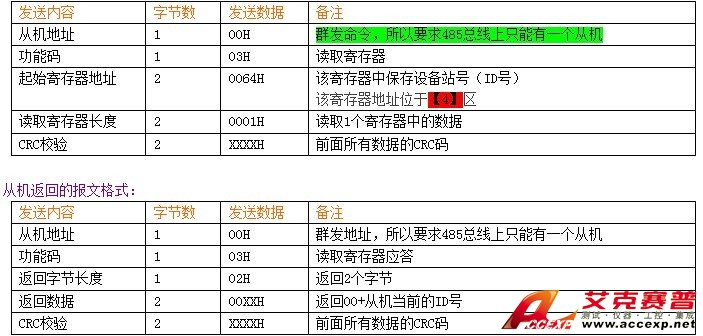

主機發送的報文格式：

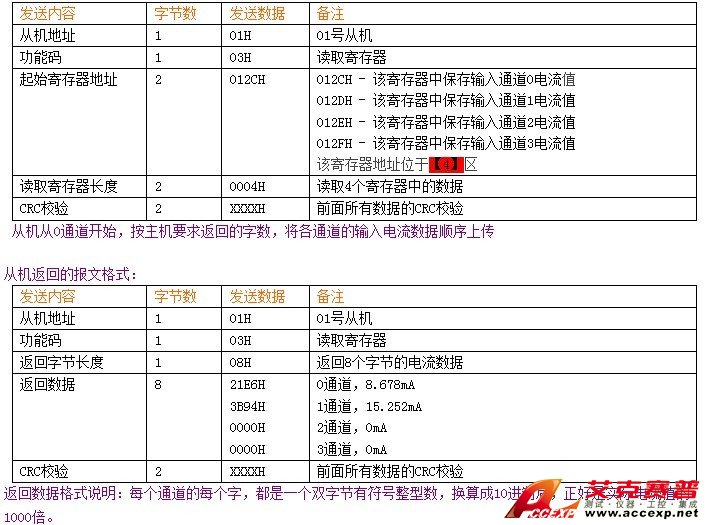

2-3、讀取設備輸入電流值
例如：485總線上掛接了一個型號為420MA-IN4型的從機，ID為01H，共4個電流輸入通道，讀取所有4個通道電流數據。


3、 基于功能碼“06H”的擴展寫命令集
3-1、配置從機ID
例如：485總線上只掛接了一個420MA-IN4型從機，該情況下可以對其下發配置ID命令。

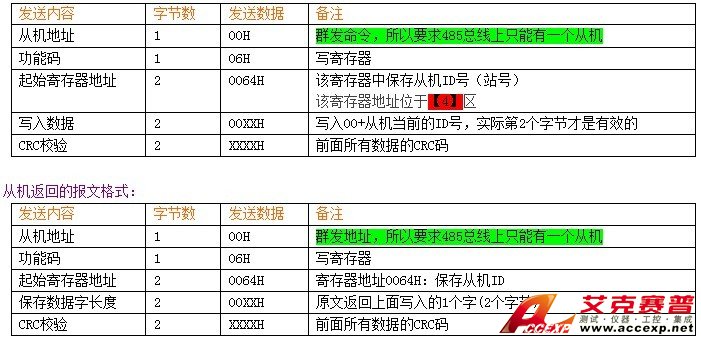

主機發送的報文格式：
