思看 KSCAN-MagicⅡ KSCAN系列復合式三維掃描儀
名稱：3D三維掃描儀
品牌：
型號：
簡介：KSCAN-Magic復合式三維掃描儀全新KSCAN-Magic系列是同時集成了紅外+藍色激光技術的計量級復合式三維掃描儀，標配五種工作模式：紅外平行激光大面幅掃描，藍色交叉激光高速掃描，藍色平行激光精細掃描，單束藍色激光深孔掃描，內置大面...
- 產品介紹

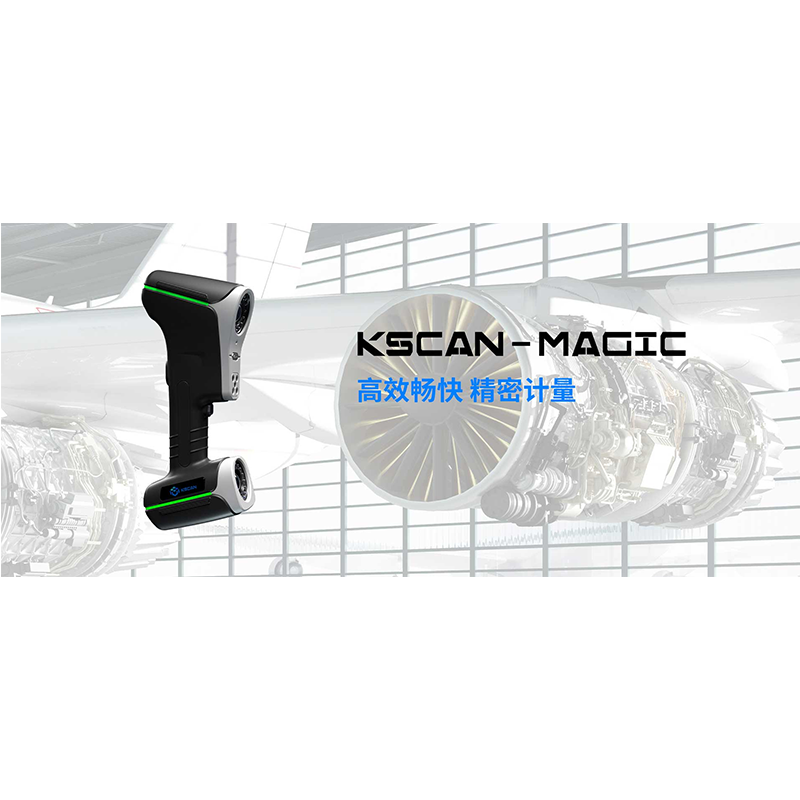

KSCAN-Magic復合式三維掃描儀
全新KSCAN-Magic系列是同時集成了紅外+藍色激光技術的計量級復合式三維掃描儀，標配五種工作模式：紅外平行激光大面幅掃描，藍色交叉激光高速掃描，藍色平行激光精細掃描，單束藍色激光深孔掃描，內置大面幅全局?jǐn)z影測量系統。
KSCAN-Magic系列三維掃描儀創新性地融入了多波段掃描和標定技術，兼顧掃描效果和效率，其強大的掃描速度、精度、細節度、面幅、景深大大優化了三維測量工作流程，加速產品上市周期。
五種掃描模式
內置大面幅攝影測量
多波段掃描技術
掃描速率4,150,000次測量/秒
掃描精度0.020mm
景深925mm
五種模式 隨心切換
大面幅掃描模式下，11束平行紅外激光線，掃描面幅最大可達1440 mm × 860 mm，輕松實現大尺寸物體的大范圍掃描。
高速掃描模式下，藍色交叉激光線數可達34束，掃描速率最高可達4,150,000 次測量/秒，大幅提升工作效率。
內置紅外攝影測量系統，面幅可達3760 mm x 3150 mm，可以有效消除大尺寸測量帶來的累計誤差，保障體積精度，尤其適應大尺寸物體掃描，測量高效而不失精準。
精細掃描模式下，7束平行藍色激光線，最高分辨率可達0.010 mm，能夠精準獲取復雜物體表面完整數據，清晰捕捉細節之處。
深孔掃描模式下，單束藍色激光線，可采集深孔及死角位置的三維數據。

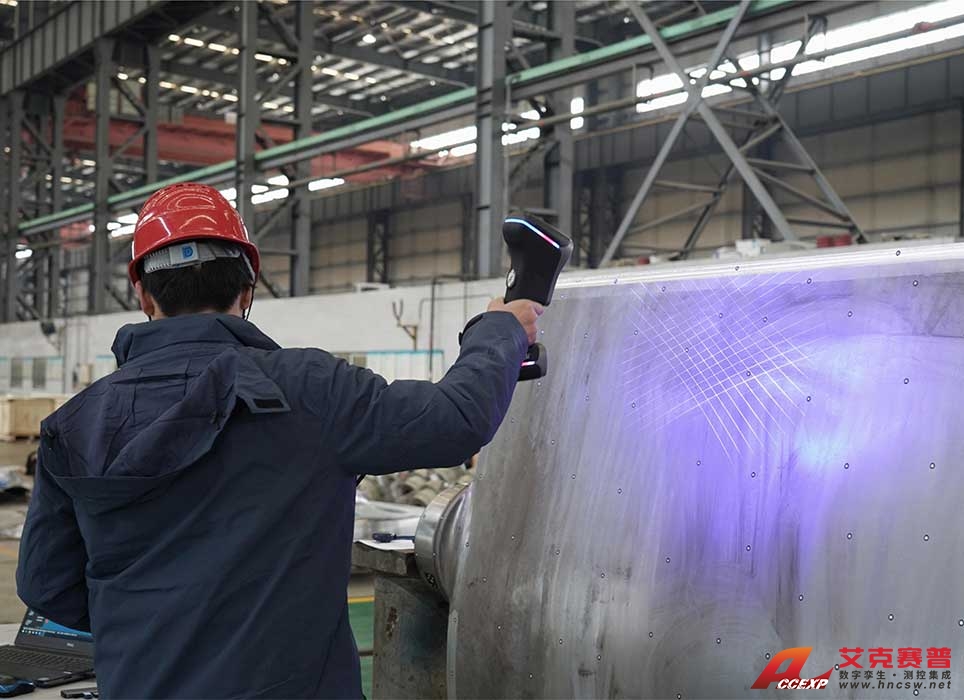

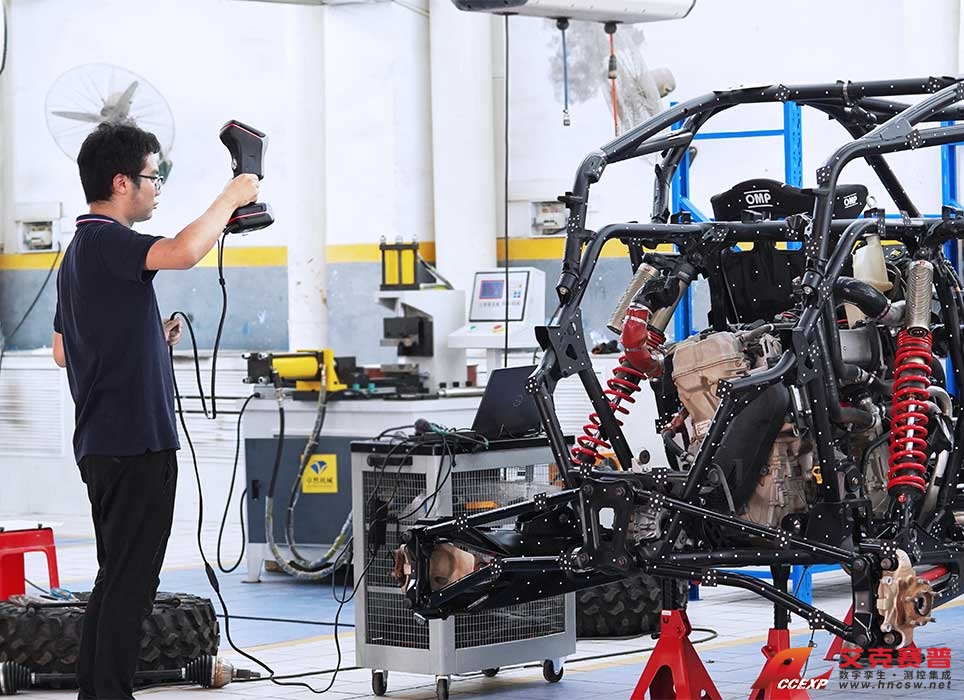

大面幅掃描

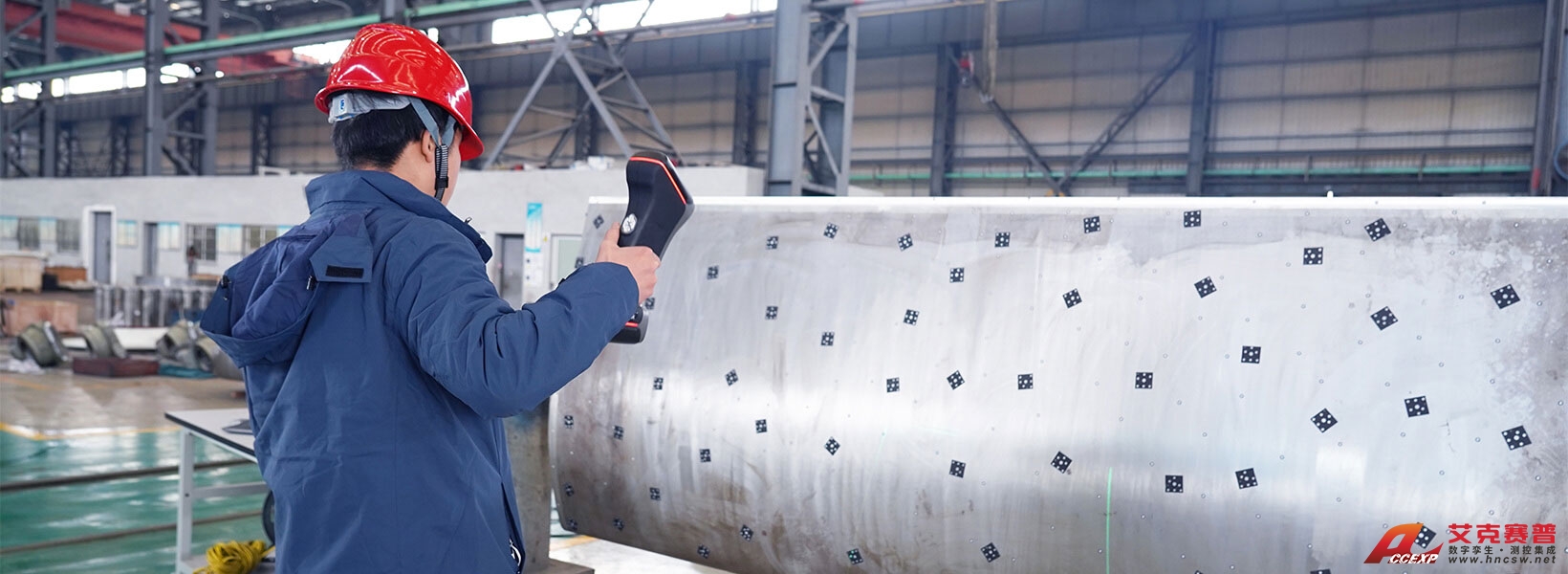

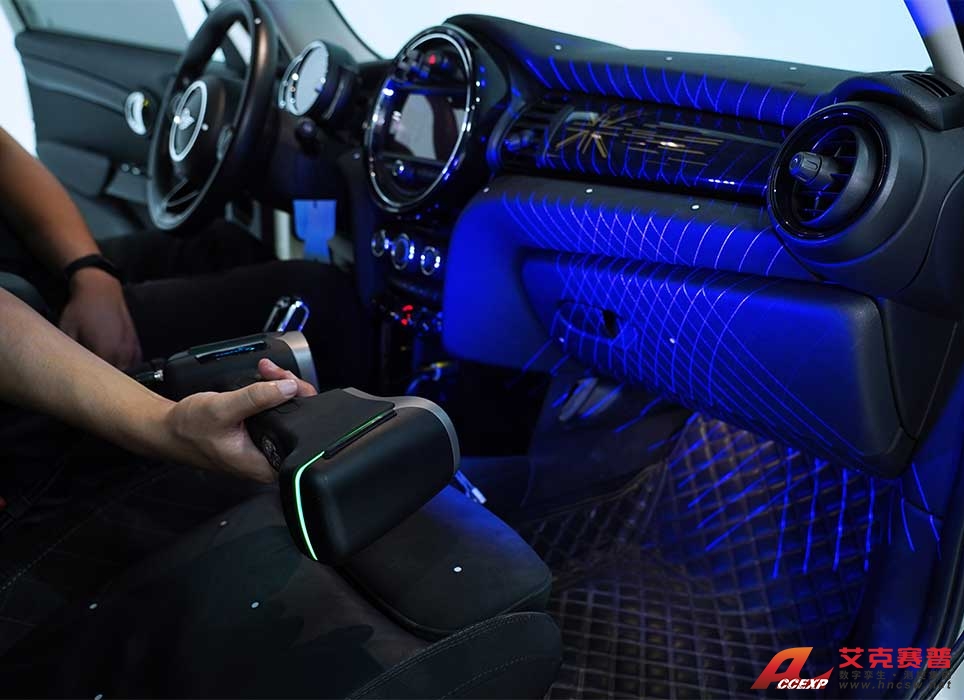

高速掃描

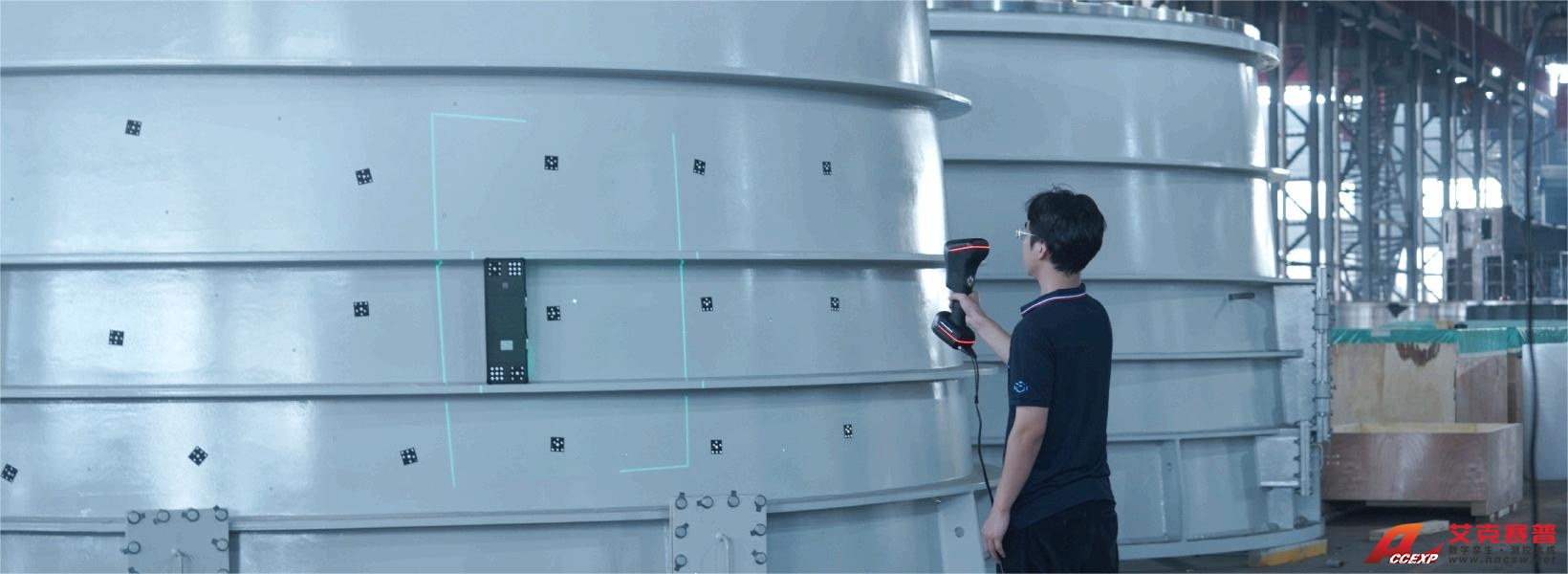

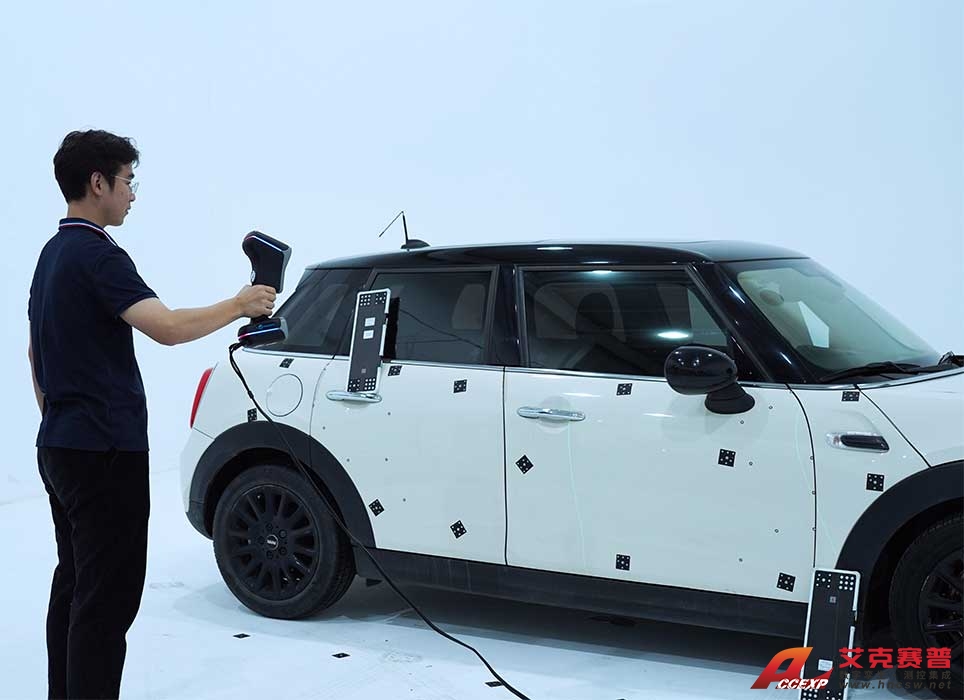

內置大面幅攝影測量

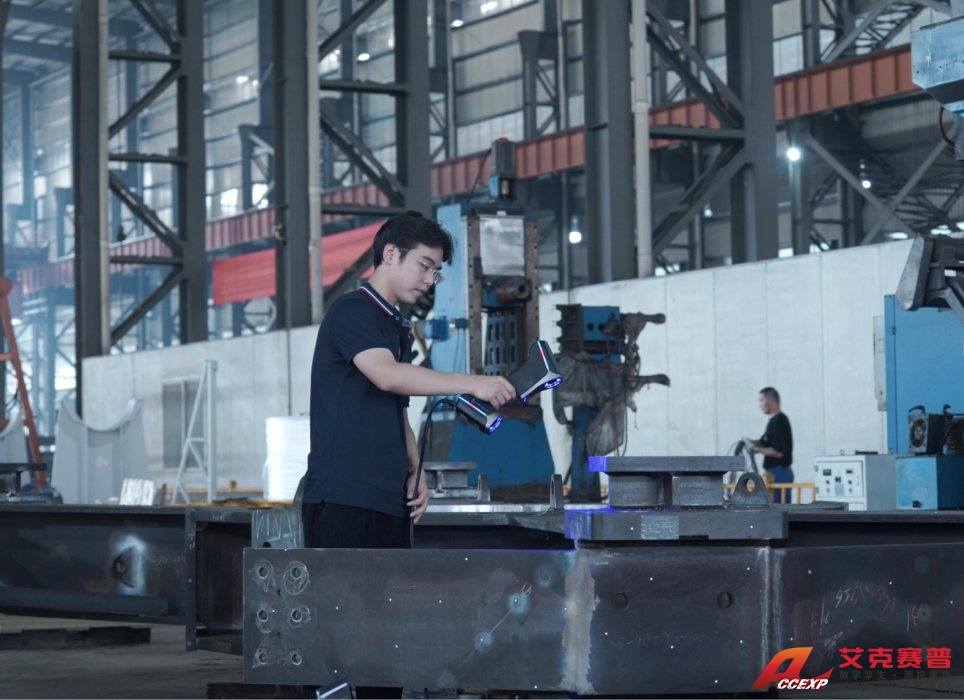

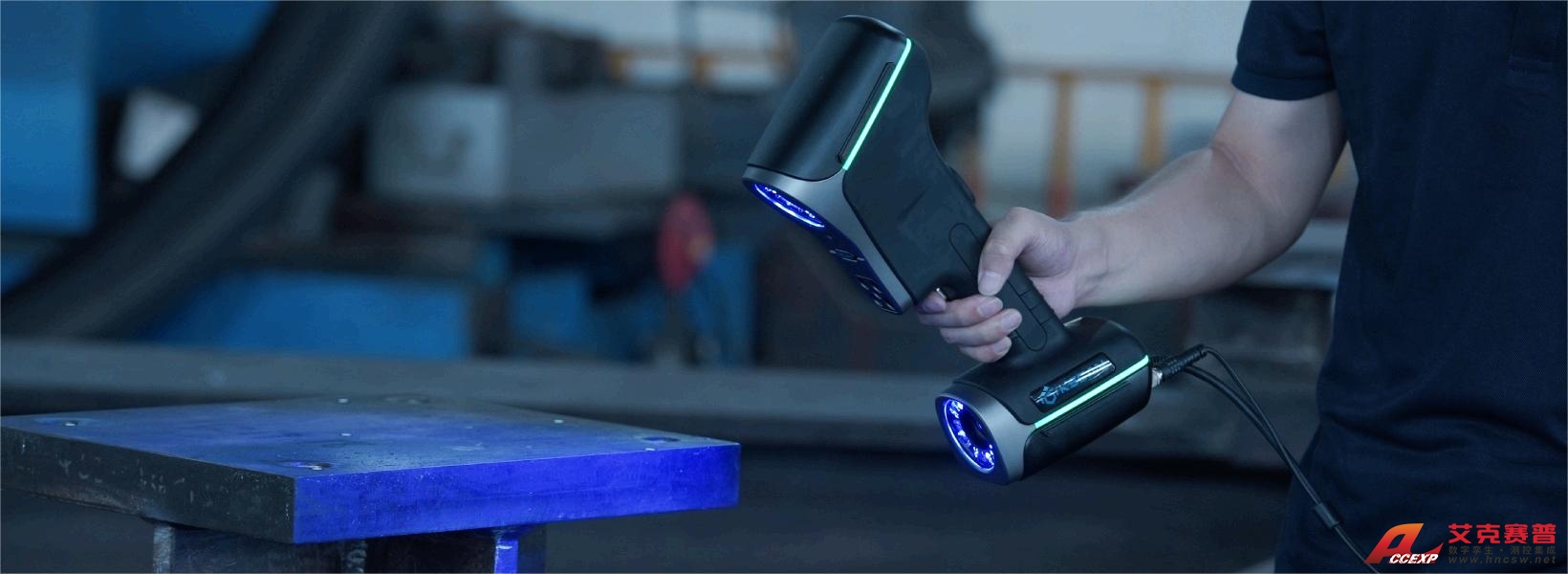

精細掃描

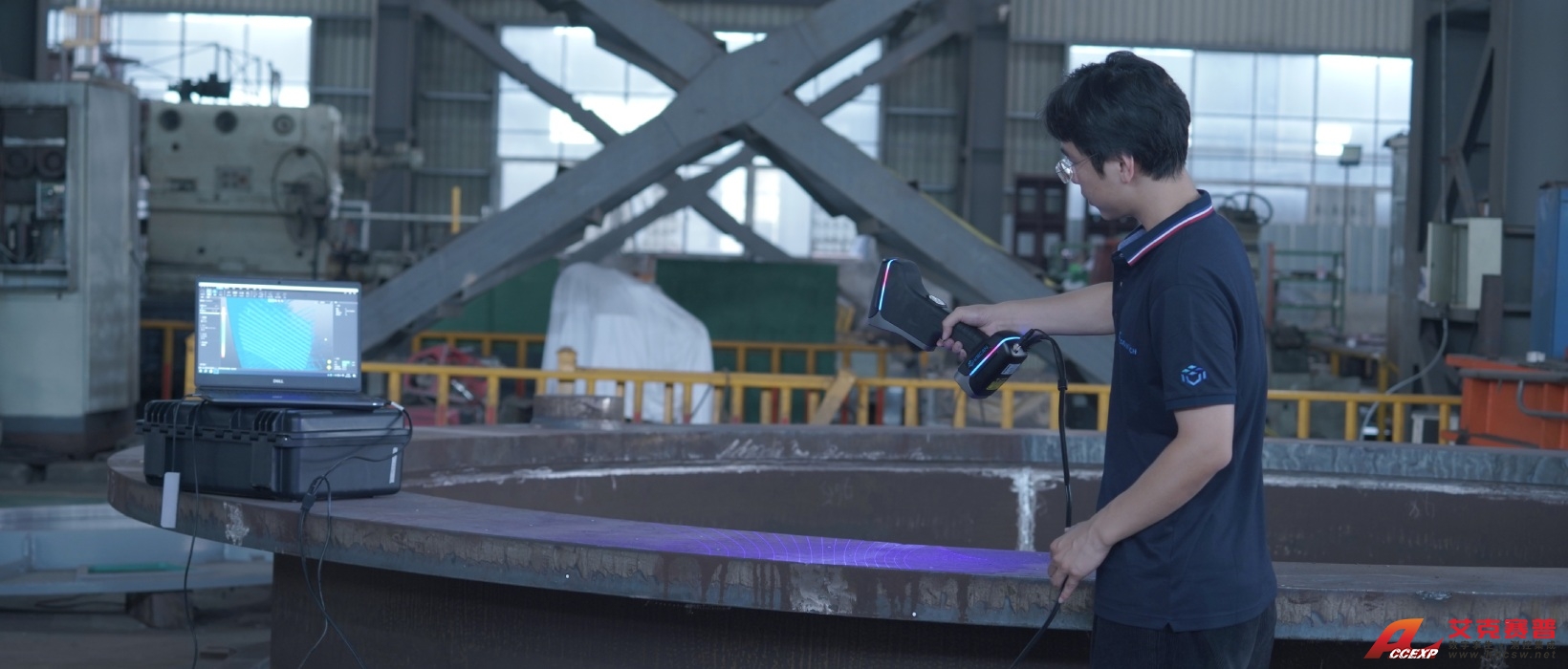

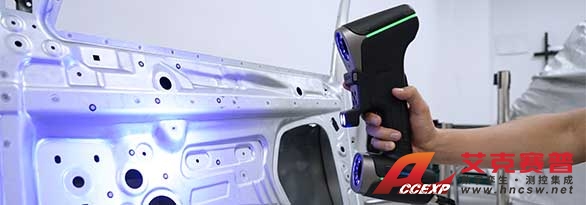

深孔掃描

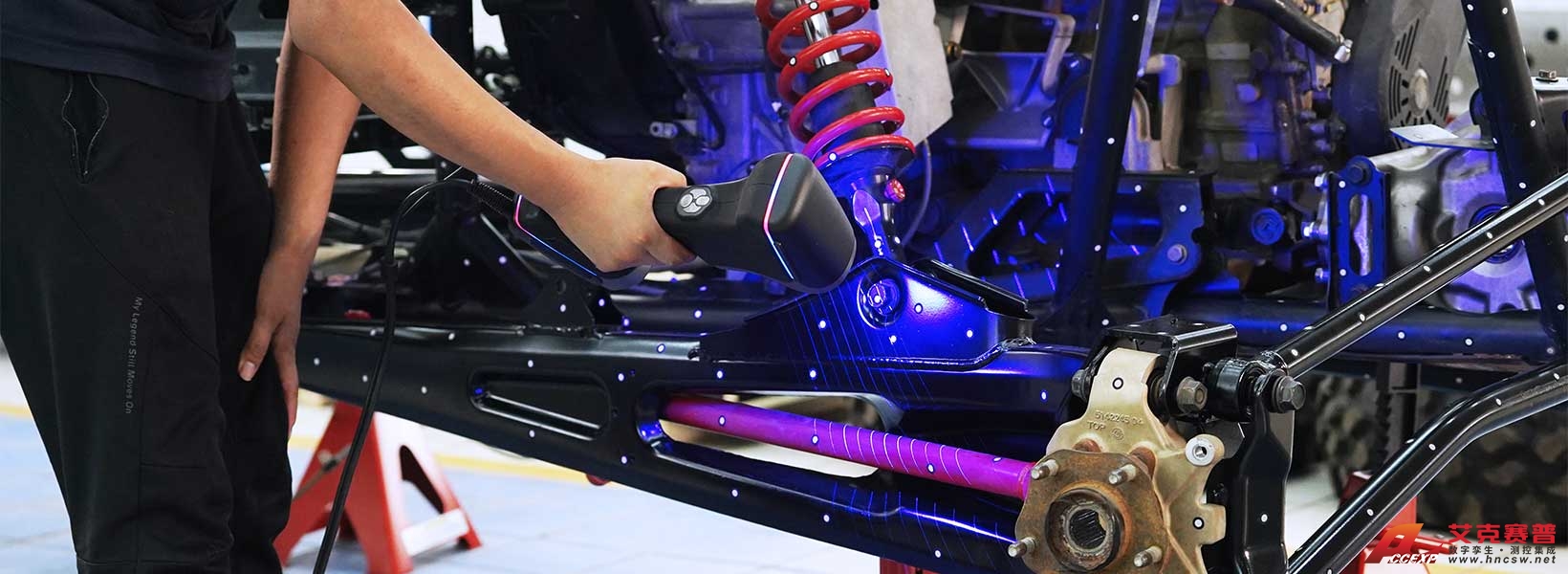

精密計量 無損檢測
掃描精度最高0.020 mm，搭配L15全局?jǐn)z影測量系統，體積精度可達0.015 mm + 0.012 mm/m，可以廣泛應用于各個領域，提供高精度無損檢測方案。

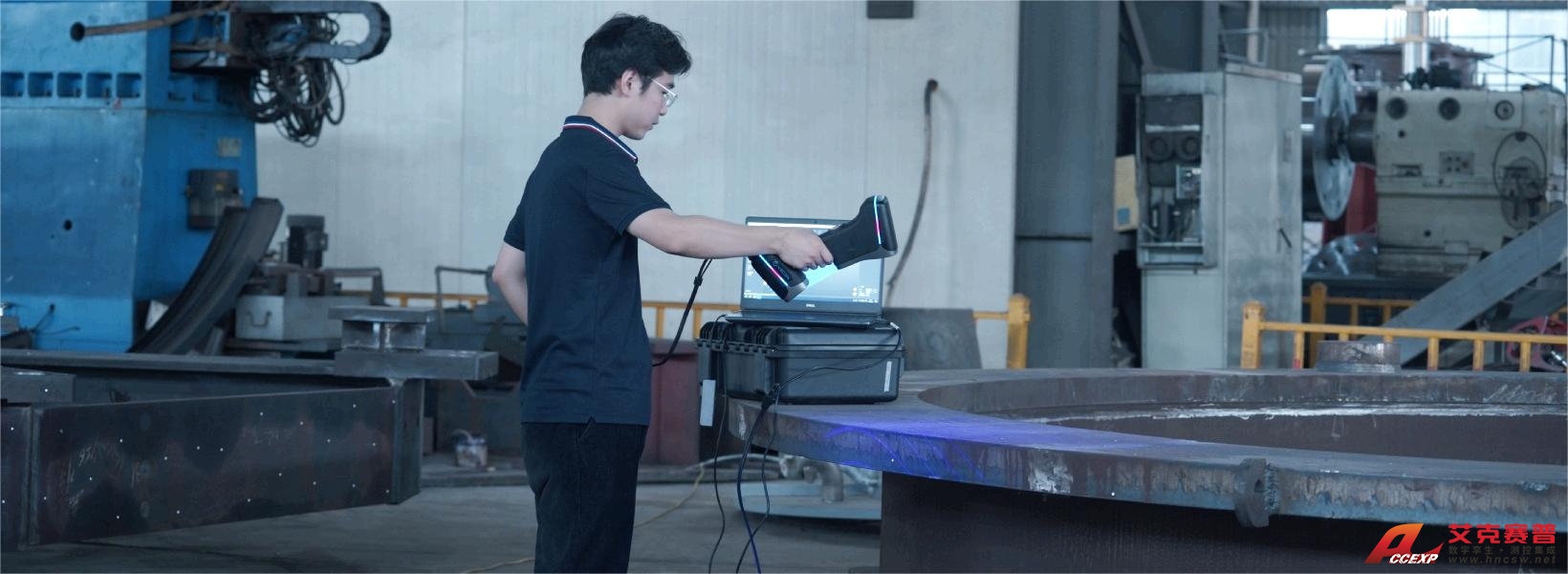

自由靈活 滿足多樣需求
KSCAN-MAGIC系列輕巧便攜，性能穩定，不易受現場振動、溫度、濕度等環境影響，便于隨時隨地開展測量；此外，KSCAN-MAGIC擁有強大的材質適應性，能夠輕松捕捉高亮及黑色表面三維數據，測量結果全面可靠。
海量功能 容納百般場景
智能邊界探測模塊
可選配智能邊界探測模塊，利用高精度灰階邊緣算法，輕松獲取各種孔槽類封閉特征的三維數據，充分保證孔槽位置度測量和重復性精度。

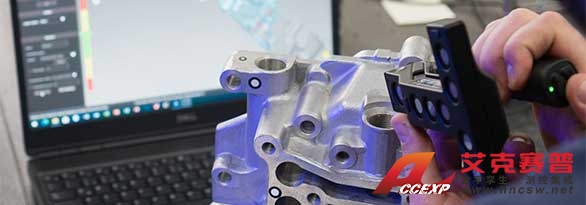

接觸式光筆測量
面對難以觸達或復雜表面的數據時，可以自由選配便攜式測量光筆K-Probe，為三維掃描及精密測量提供全方位的數字化解決方案。

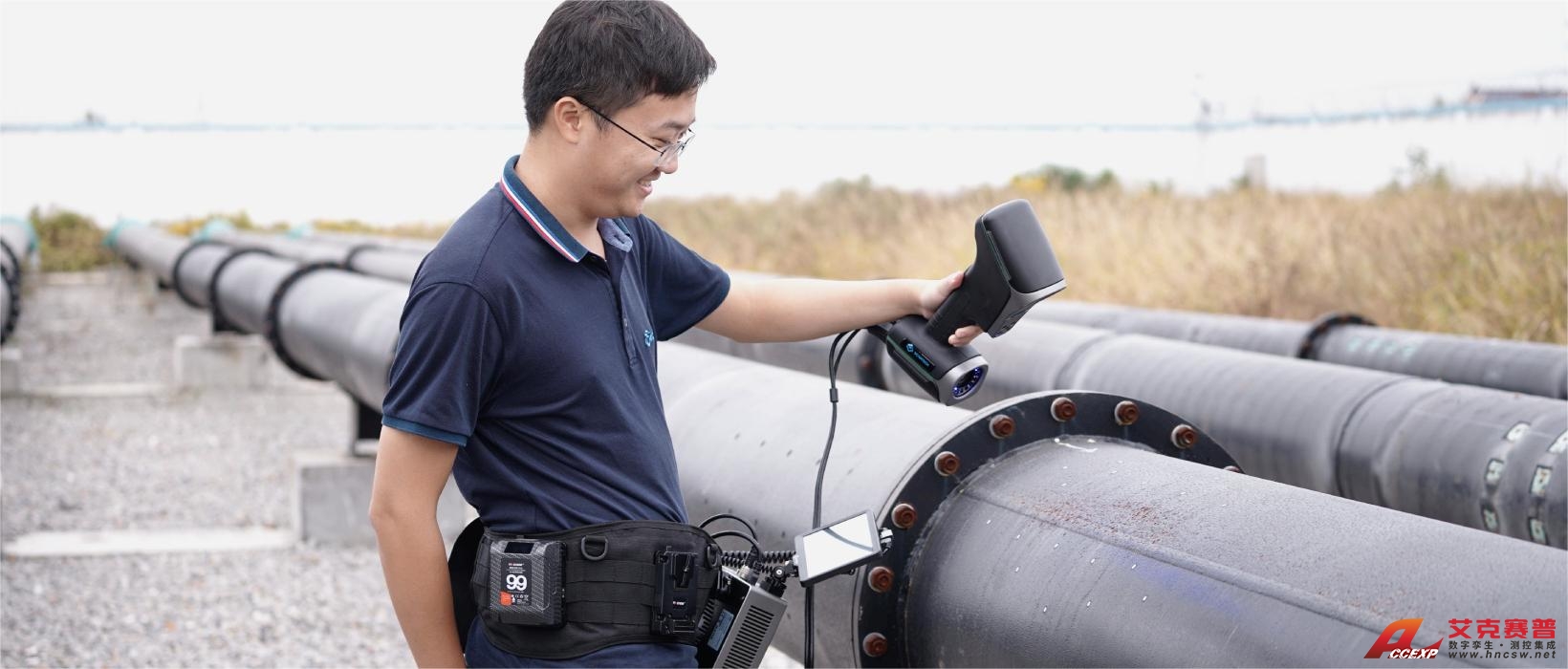

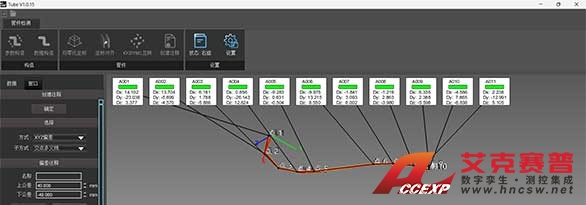

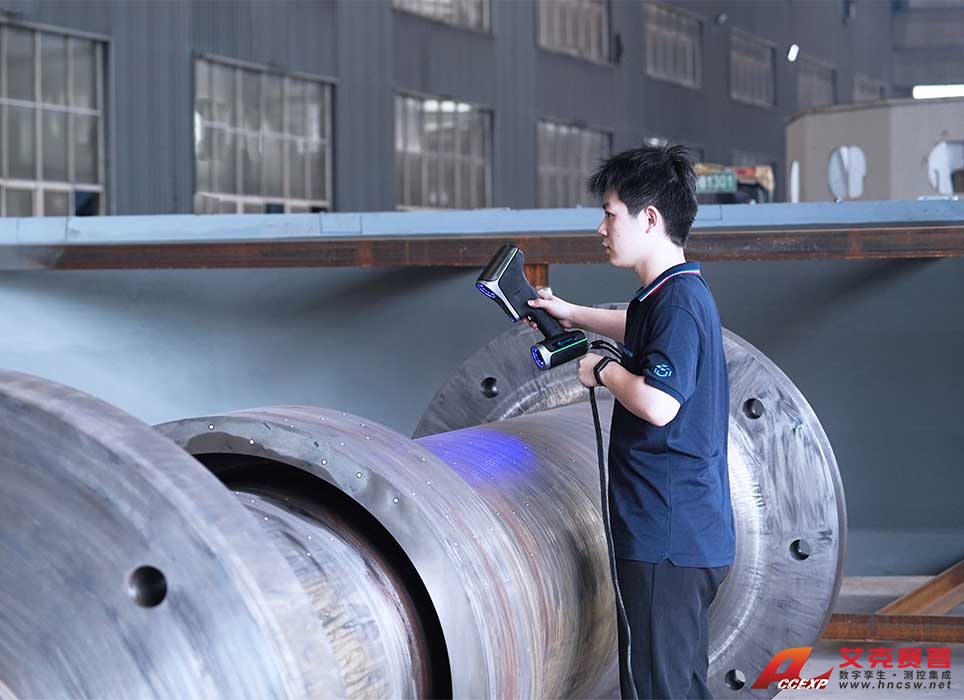

管件測量
KSCAN-MAGIC的多種工作模式可掃描大尺寸及多樣材質的管件表面，通過選配的軟件模塊快速完成逆向構造和檢測比對。

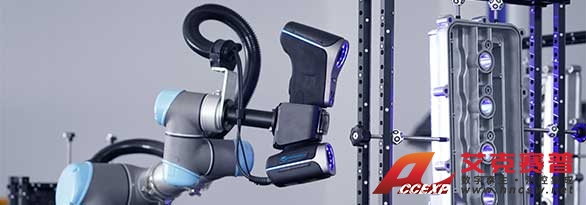

自動化3D視覺檢測系統
可搭配思看科技自動化3D視覺檢測系統，輕松部署、智能控制，實現精準高效的自動化批量檢測。
參數表
| 型號 | KSCAN-Magic | KSCAN-MagicⅡ | |
| 掃描模式 | 高速掃描 | 22束交叉藍色激光線 | 34束交叉藍色激光線 |
| 精細掃描 | 7束平行藍色激光線 | ||
| 大面幅掃描 | 11束平行紅外激光線 | ||
| 深孔掃描 | 額外1束藍色激光線 | ||
| 精度(1) | 最高 0.020 mm | ||
| 最高掃描速率 | 2,700,000 次測量/秒 | 4,150,000 次測量/秒 | |
| 最大掃描面幅 | 1440 mm × 860 mm | ||
| 激光類別 | ClassⅡ(人眼安全) | ||
| 最高分辨率 | 0.010 mm | ||
| 內置攝影測量 | 面幅 | 3760 mm × 3150 mm | |
| 景深 | 2500 mm | ||
| 最高體積精度(2) | 標準 | 0.015 mm + 0.030 mm/m | |
| 配備1m高精度標桿 | 0.015 mm + 0.020 mm/m | ||
| 配備MSCAN-L15全局?jǐn)z影測量系統 | 0.015 mm + 0.012 mm/m | ||
| 基準距 | 300 mm | ||
| 景深 | 925 mm | ||
| 輸出格式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 | ||
| 工作溫度 | -10°C–40°C | ||
| 接口方式 | USB 3.0 | ||
| 專利證書 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1，KR102209255B1, US10914576B2 | ||
| (1)ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。 (2) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對球心距測量誤差（SD）性能進行評估。 | |||
